Scovati i difetti “a morso di topo” nei microchip: la rivoluzione visiva che salva la produzione
Scoperti i difetti “a morso di topo” nei transistor dei microchip: una nuova tecnica di imaging 3D sviluppata da Cornell e TSMC permette di vedere e correggere le imperfezioni su scala atomica, rivoluzionando la produzione di smartphone e IA.

I microchip sono il motore dell’economia moderna, dai server per l’intelligenza artificiale fino all’elettronica delle nostre automobili. Eppure, quando la produzione industriale si spinge fino ai limiti fisici della materia, il conto da pagare in termini di inefficienze può essere salato. Una recente e straordinaria scoperta della Cornell University, in collaborazione con colossi della produzione come Taiwan Semiconductor Manufacturing Company (TSMC) e Advanced Semiconductor Materials (ASM), ha finalmente permesso di vedere, e conseguentemente correggere, i difetti su scala atomica che si nascondono nei chip di nuova generazione.
La ricerca, pubblicata su Nature Communications il 23 febbraio 2026, rappresenta un punto di svolta. Fino a ieri, l’industria brancolava in una sorta di semi-cecità per quanto riguarda i difetti strutturali più minuti. Oggi, , ma l’innovazione ha acceso la luce in questa stanza buia.
Il problema: quando il transistor è spesso quanto una manciata di atomi

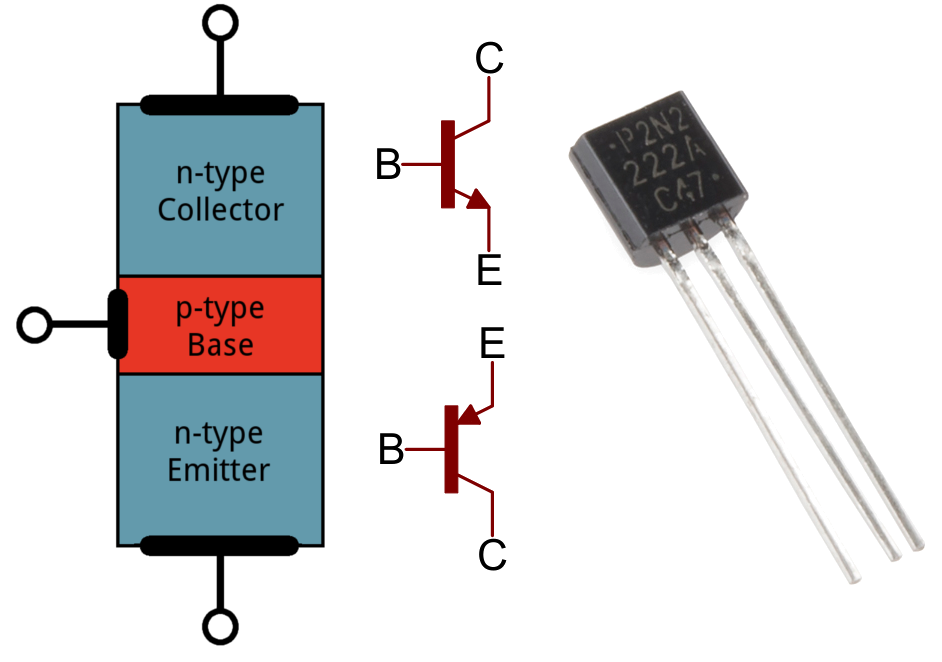

Per decenni, l’industria dei semiconduttori ha affrontato una sfida titanica: rimpicciolire i componenti. Al centro di ogni chip c’è il transistor, che funziona come un minuscolo interruttore. Come fa notare David Muller, professore di ingegneria alla Cornell e pioniere del settore fin dai tempi dei Bell Labs, il transistor può essere paragonato a un piccolo tubo in cui scorrono elettroni anziché acqua.
Se le pareti di questo “tubo” sono ruvide, il flusso rallenta, , ma misurare questa ruvidità era diventato quasi impossibile. Oggi un canale di transistor è largo appena 15 o 18 atomi. A questa scala sub-nanometrica, un singolo atomo fuori posto altera le prestazioni e l’affidabilità di componenti che vengono stampati in miliardi di unità su un singolo pezzo di silicio.
L’evoluzione dell’ispezione industriale
Per capire il salto tecnologico, basta guardare come è cambiata l’architettura dei chip e, di pari passo, la nostra capacità di indagarla.
| Epoca | Struttura del Transistor | Metodo di indagine | Limite principale |
| Fine anni ’90 | Piana (2D) | Microscopia elettronica standard | Dispersione di corrente su scale minime |
| Anni 2010 | Tridimensionale (3D) | Immagini proiettive | Impossibilità di mappare ogni singolo atomo |
| Oggi (2026) | Strutture ultra-dense 3D | Pticografia elettronica (EMPAD) | Richiede immensa potenza di calcolo |
La scoperta dei “morsi di topo”
Il salto di qualità è stato garantito dalla pticografia elettronica, una tecnica di imaging computazionale che utilizza un rilevatore di pixel così avanzato da essere entrato nel Guinness dei Primati per la sua risoluzione. Muller paragona la vecchia strumentazione ai biplani, ma definisce i nuovi sensori come dei veri e propri “jet”.

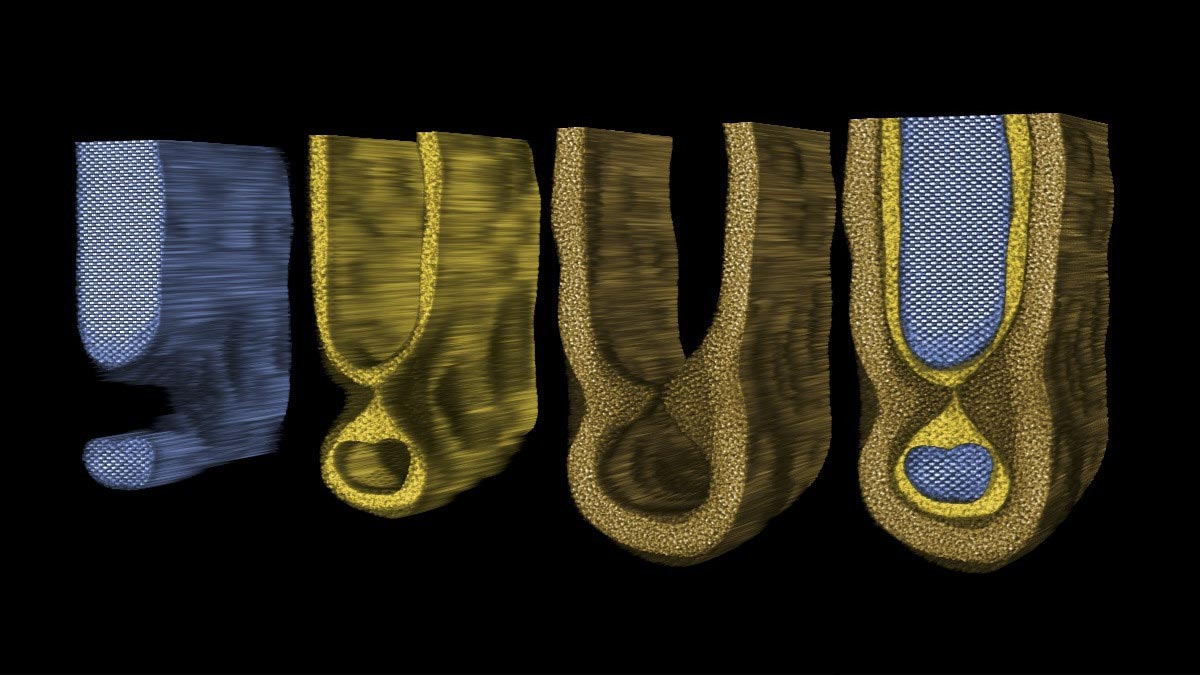

Analizzando i dati come un enorme puzzle computazionale, il team guidato dal ricercatore Shake Karapetyan ha mappato la posizione dei singoli atomi. Il risultato? Hanno individuato delle minuscole irregolarità lungo i canali del transistor, difetti che sono stati ironicamente ribattezzati “morsi di topo” (mouse bites). Queste imperfezioni si formano inevitabilmente durante le centinaia di delicati passaggi termici e chimici necessari per la fabbricazione.
Le implicazioni per l’industria e l’economia
Cosa significa questo per la filiera tecnologica globale? La possibilità di sondare direttamente il materiale dopo ogni fase di lavorazione permette un controllo ingegneristico senza precedenti. Le ricadute saranno immediate su diversi fronti strategici:
- Ottimizzazione degli scarti: Vedere i difetti in fase di sviluppo significa calibrare meglio i macchinari, riducendo i chip difettosi e abbassando i costi industriali.
- Intelligenza Artificiale: I data center richiedono chip sempre più performanti e stabili; eliminare la “ruvidità” dei transistor ne abbasserà i consumi energetici e renderà le innovazioni più convenienti e disponibili.
- Informatica Quantistica: I futuri computer quantistici necessitano di una purezza e precisione strutturale assoluta, che ora è finalmente misurabile.
In sintesi, la fisica non fa sconti all’economia, , ma l’ingegneria dei materiali ha appena trovato un nuovo, potentissimo paio di occhiali per continuare a far progredire la Legge di Moore
