Misurare il calore a livello atomico: una svolta per l’elettronica del futuro contro il surriscaldamento dei Chip

Un team di scienziati cinesi della Peking University ha compiuto un passo rivoluzionario nello studio del flusso di calore a livello atomico, un risultato che potrebbe trasformare il modo in cui progettiamo i dispositivi elettronici. La loro scoperta, pubblicata su Nature, utilizza una tecnica innovativa di microscopia elettronica per osservare come il calore si muove attraverso l’interfaccia tra due materiali, l’alluminio nitruro (AlN) e il carburo di silicio (SiC), fondamentali per l’elettronica ad alta potenza.

Questo studio non solo svela i segreti del trasporto termico su scala nanometrica, ma offre anche strumenti per migliorare l’efficienza dei chip e prevenire il surriscaldamento nei dispositivi moderni.

Perché è importante?

Il calore è un fattore critico nei dispositivi elettronici, specialmente in quelli miniaturizzati come i microchip, dove i componenti sono stipati in spazi di pochi nanometri. Quando due materiali diversi si incontrano, come in un chip, il calore non scorre liberamente da uno all’altro. Le vibrazioni atomiche, chiamate fononi, che trasportano il calore, si disperdono o rimbalzano indietro, creando una resistenza termica interfacciale (ITR).

Questo fenomeno può causare surriscaldamento, riducendo l’efficienza e la durata dei dispositivi. Fino ad ora, misurare questa resistenza su scale così piccole era quasi impossibile, perché le differenze di temperatura si verificano su distanze di pochi nanometri, fuori dalla portata delle tecniche tradizionali.

Questa scoperta è cruciale perché fornisce una visione diretta di come il calore si comporta a livello atomico. Comprendere questi meccanismi può aiutare a progettare chip più efficienti, migliorare la gestione del calore in batterie, sensori nanometrici e persino dispositivi quantistici, spingendo i limiti delle tecnologie attuali.

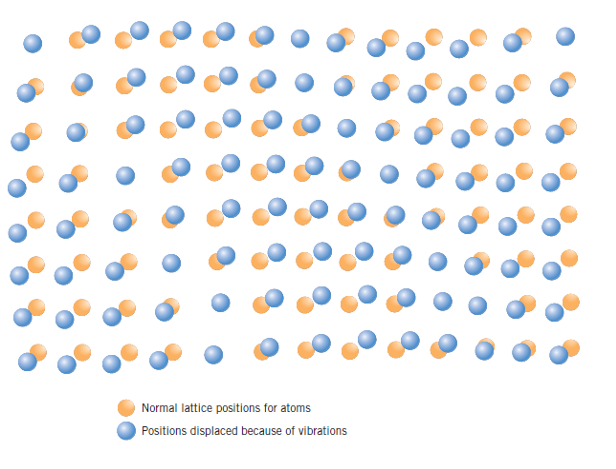

Come i fononi vengono a modificare il “Lattice” dela struttura cristallina della materia. il “Fonone* è il quantum che causa questa vibrazione della materia

Come è stata raggiunta?

I ricercatori hanno sviluppato un dispositivo sperimentale per creare un flusso di calore controllato tra AlN e SiC, due materiali comuni nei dispositivi ad alta potenza. Hanno applicato un gradiente termico di 180 kelvin per micrometro, un’enorme variazione di temperatura su una scala minuscola. Utilizzando una tecnica avanzata di spettroscopia di perdita di energia degli elettroni (EELS, una tecnica di misurazione della fisica quantistica) in un microscopio elettronico, hanno trasformato un fascio di elettroni in un “tracker” del calore. Invece di limitarsi a catturare immagini, hanno analizzato come gli elettroni perdono energia interagendo con i fononi, ottenendo una mappa dettagliata delle temperature e delle vibrazioni atomiche con una risoluzione inferiore al nanometro.

I risultati sono sorprendenti: hanno osservato un brusco calo di temperatura di 10-20 K in appena due nanometri attraverso l’interfaccia, un effetto molto più marcato rispetto a quanto avviene all’interno dei materiali stessi, dove un calo simile richiederebbe decine o centinaia di nanometri. Questo indica che la resistenza termica all’interfaccia è da 30 a 70 volte maggiore rispetto al materiale puro, evidenziando quanto le giunzioni tra materiali siano un ostacolo significativo al flusso di calore.

Inoltre, hanno scoperto che entro tre nanometri dall’interfaccia, i fononi si trovano in uno stato di non-equilibrio, non seguendo la distribuzione tipica prevista dalla fisica classica (distribuzione di Bose-Einstein). Invertendo la direzione del flusso di calore, hanno notato che i fononi si comportano diversamente, con modalità di vibrazione che si “rimodellano” e si disperdono in modo unico. Questo dimostra che il calore non solo rallenta all’interfaccia, ma viene letteralmente trasformato.

Quali sono le implicazioni?

Questo esperimento non solo fornisce una nuova tecnica per osservare il flusso di calore a livello atomico, ma offre agli ingegneri un potente strumento per progettare interfacce termiche più efficienti. Ad esempio, i produttori di chip potranno ottimizzare i materiali per ridurre la resistenza termica, migliorando le prestazioni e prevenendo il surriscaldamento. Le applicazioni si estendono anche a settori come l’elettronica quantistica, le batterie e i sensori nanometrici, dove la gestione del calore è fondamentale.

Limiti e prospettive future

Al momento, la tecnica è stata testata su interfacce preparate con cura in laboratorio, e potrebbe richiedere ulteriori sviluppi per essere applicata a sistemi più complessi del mondo reale. I ricercatori pianificano di estendere il loro approccio ad altri materiali e di studiare come difetti o variazioni nella struttura atomica influenzano il flusso di calore.

In sintesi, questa scoperta apre una nuova frontiera nella gestione del calore nei dispositivi del futuro. Con un migliore controllo del trasporto termico su scala nanometrica, possiamo aspettarci elettronica molto più efficiente, veloce, e soprattutto resistete. Se conosciamo come si disperde il calore e invece dove si concentra, potremo evitare chip  che si surriscaldano come piastre elettriche della cuncina, ma che diseprdono il calore molto prima.
